PearTune MSO BAFANG CAN 4.0

Detailní popis produktu

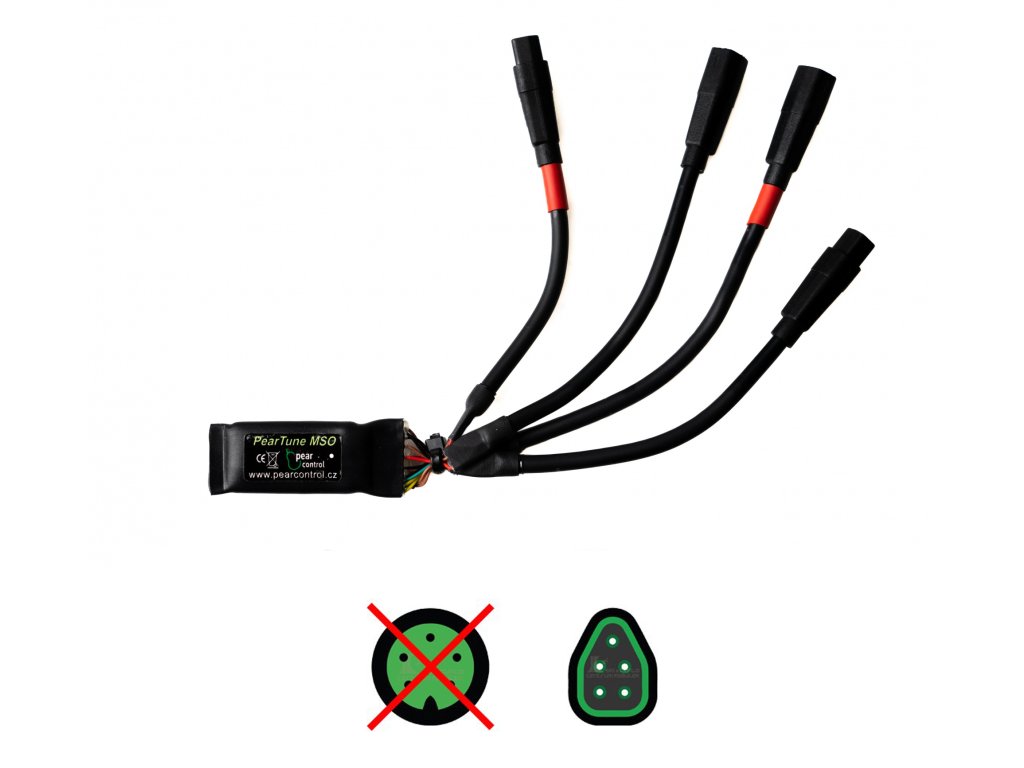

PearTune MSO BAFANG CAN 4.0 je inteligentní tuningové zařízení určené pro elektrokola s motory Bafang M500, M510, M410 a M200 vybavené CAN (lichoběžníkový tvar, ne kulatý) sběrnicí. Zapojení probíhá pomocí originálních kompatibilních konektorů a nevyžaduje žádné nastavování ani použití diagnostiky – veškerá konfigurace se provádí automaticky podle konkrétního kola.

Zařízení se instaluje mezi senzor rychlosti a motor, a současně mezi displej a motorovou jednotku. Napájeno je přímo z displeje, není tedy potřeba žádné externí napájení. Výhodou systému je, že veškeré jízdní údaje zůstávají na displeji zobrazeny pravdivě, včetně aktuální, průměrné a maximální rychlosti, ujeté vzdálenosti apod.

Hlavní funkcí zařízení je odblokování rychlostního limitu asistence motoru s možností libovolného nastavení rychlosti, při které má být podpora motoru ukončena. Tím uživatel získává plnou kontrolu nad tím, jak rychle může elektrokolo s asistencí jet. Po aktivaci není maximální rychlost pevně daná, ale záleží na individuálně zvolené hodnotě nebo vaší kadenci šlapání.

Aktivace a deaktivace zařízení je možná kdykoliv během jízdy, a to dvěma dlouhými stisky tlačítka světel nebo čtyřmi rychlými stisky tlačítek + a -. Aktivní nebo neaktivní stav zařízení je krátce indikován na displeji zobrazením rychlosti 9,9 km/h (aktivní) nebo 2,5 km/h (neaktivní).

Instalační postup.

Pro motory Bafang M500, M510 nebo M200 je nejprve třeba sejmout plastový kryt motoru na straně opačné než je převodník, kde se nachází prostor s konektory mezi motorem a rámem kola. Poté odpojte 8pinový konektor mezi displejem a motorem a také 8pinový konektor mezi rychlostním senzorem a motorem.

Dva červeně označené konektory z čipu PearTune připojte do motoru místo původních. Původní konektory displeje a senzoru otáček následně připojte do neoznačených konektorů na těle zařízení. Konektory mají klíčování, takže je lze zapojit pouze jedním správným způsobem.

Po připojení zařízení jej umístěte do vhodné polohy – ideálně do rámu elektrokola, tělem čipu směrem nahoru kvůli ochraně proti vlhkosti. Kabeláž můžete volitelně zajistit. Na závěr vraťte plastový kryt motoru a utáhněte šrouby.

Používání:

Zařízení lze kdykoliv během jízdy zapnout nebo vypnout dvěma dlouhými stisky tlačítka světel, případně rychlým stiskem tlačítka + a následně ihned tlačítka -. Funkčnost tlačítek zůstává nezměněna. Stav aktivace je signalizován krátkým zobrazením hodnoty 9,9 km/h nebo 6,2 mph (aktivní), respektive 2,5 km/h nebo 1,6 mph (neaktivní).

U varianty "Still ON" se zařízení aktivuje a deaktivuje automaticky při zapnutí nebo vypnutí kola. U verze 4.0 SMARTje možné způsob aktivace libovolně měnit v servisním menu čipu.

Před instalací PearTune doporučujeme na novém kole ujet alespoň 1 km, aby systém správně zaznamenal první jízdní data. Po dlouhé jízdě s asistencí nad 25 km/h se může stát, že údaje na displeji nebudou okamžitě přesné, ale po zpomalení či vypnutí asistence se samy upraví. Po takové jízdě doporučujeme nechat kolo chvíli zapnuté, dokud se na displeji nezobrazí 0,0 km/h.

Po instalaci zařízení nedoporučujeme aktualizovat software elektrokola. Výrobce nenese odpovědnost za případnou nefunkčnost způsobenou softwarovým upgradem.

Používáním zařízení PearTune MSO se jeho uživatel zavazuje, že bude upravené elektrokolo používat v souladu s platnou legislativou daného státu a to i mimo pozemní komunikace, tedy pouze na vlastním pozemku, nebo na pozemcích k tomu určených. Uživatel rovněž bere na vědomí, že provozování kola mimo vlastní pozemek i s vypnutým, avšak nainstalovaným zařízením PearTune MSO nemusí být v souladu s legislativou. Výrobce ani prodejce nezaručuje neporušení záruky elektrokola ani nemožnost poškození či zablokování systému elektrokola. Výrobce i prodejce se zříká zodpovědnosti za jakékoliv škody, ať už na zdraví či na majetku, spojené s instalací či používáním tohoto zařízení.
